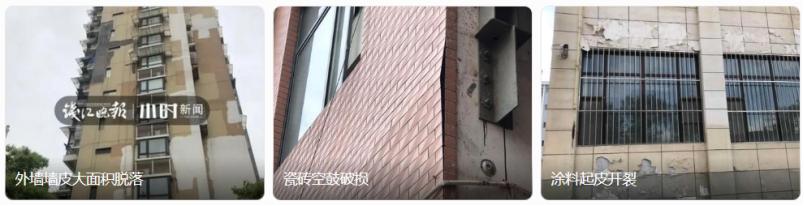

図 1: 従来の仕上げ材の 3 つの失敗 - 大面積の層間剥離、中空タイル、および膨れのあるコーティング。
外壁の断熱は建物のエネルギー効率にとって重要な部分です。現在の業界標準である壁の外部断熱に関する技術基準 (JGJ 144-2019) は、通常の使用と通常のメンテナンスの下で、外部断熱システムの耐用年数が 25 年以上であることを明確にしています。これはコードに必要な最小限のものです。
実際には、多くの建物はこれに遠く及ばない。
通常、断熱材自体には問題はありません。外側の仕上げ層が最初に消えます。
外部断熱システム (ETICS) は建物の最外層に設置されており、風、太陽、雨に恒久的にさらされています。その作業環境は、気温の変化、湿度、風圧、紫外線など、毎日厳しいものです。
ほとんどの断熱材は軽量で多孔質であり、それ自体は特に強いわけではありません。保護するために外側の仕上げ層に依存しています。
この保護が失敗すると、絶縁層が直接リスクにさらされます。

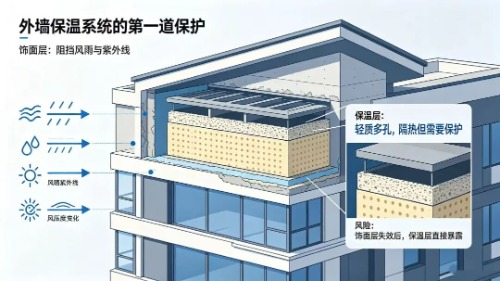

図 2: 断熱システムの保護の第一線は仕上げ層、つまり風による雨や紫外線に対するバリアです。故障すると絶縁体が露出します。
従来の仕上げ材（セラミックタイル、石材、通常のコーティング）が断熱システムを損傷する構造的な理由は 3 つあります。
断熱ボード、レンダリングモルタル、および硬質仕上げ材の熱膨張係数は大きく異なります。季節的な温度サイクルと建物の沈下は両方ともせん断応力を発生させます。
その応力は最初に仕上げ層に作用します。タイルや石などの硬い素材は変形できないため、応力が行き場を失い、最初に仕上げ層に亀裂が生じます。
ひび割れが発生すると雨水が侵入し、断熱材が水を吸収すると断熱性能が急激に低下します。冬には水が凍結して膨張し、その結果生じる凍上ストレスによりレンダリング層とグラスファイバーメッシュが損傷します。
ひび割れ→水浸入→絶縁不良→空洞→剥離の悪循環。
仕上げ層の亀裂は、連鎖反応全体が始まる場所です。

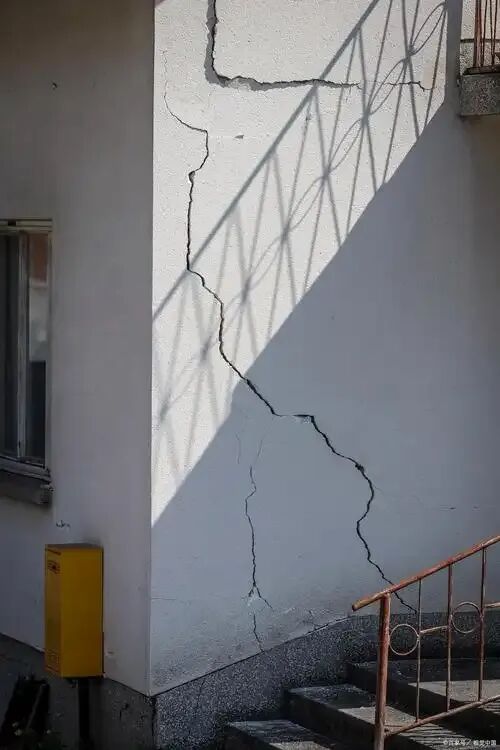

図 3: 仕上げ層の亀裂 - 連鎖反応の開始点。
タイルや石は重いので変形しません。
建物の沈下、振動、熱膨張によって発生する応力は仕上げ材では吸収できないため、断熱レンダリング層に直接伝わり、ガラス繊維メッシュが破壊され、断熱ボードの層間剥離や空洞化が引き起こされます。
同時に、高層ビルの外壁には長期にわたる垂直引張荷重がかかります。硬い仕上げはその荷重を断熱層に直接伝え、ボードの層間剥離やアンカーの破損を引き起こします。
絶縁層が緩んで中空になると、剥がれるのは時間の問題です。

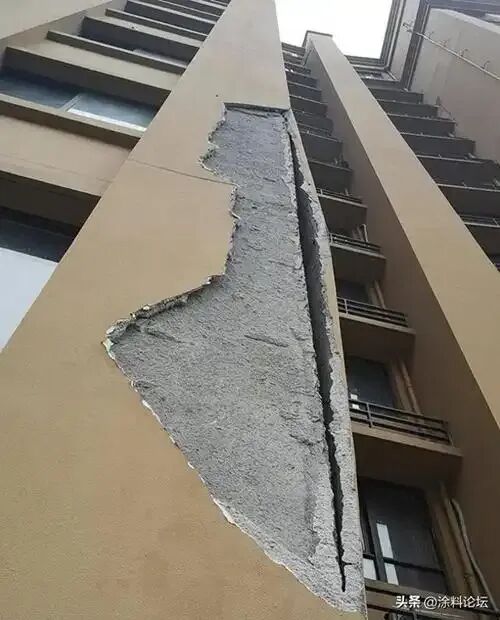

図 4: 高層ビルのコーナーの仕上げが失われ、グレーのベースコートとその下のガラス繊維メッシュが露出しています。
通常のセメントベースの接着材は可溶性塩を放出し、これが断熱層やガラス繊維メッシュを攻撃し、システム全体の老化や故障を促進します。
従来のコーティングは 3 ～ 5 年以内にチョーキングや色あせが始まります。表面が破壊されると、紫外線と雨水が断熱材を直接攻撃し、システムの 25 年の設計寿命が半分に短縮されることがよくあります。

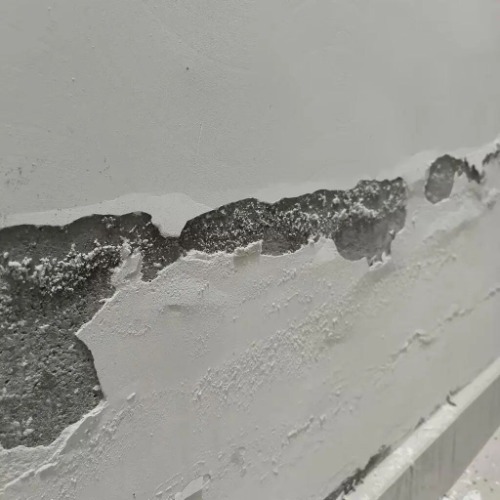

図 5: 白華と層間剥離: 仕上げが失敗した後の湿った基板上の塩のブルーム。
上記の分析から、外断熱の仕上げ材には少なくとも 4 つの特性が必要です。
まず、柔軟性があります - ひび割れません。 断熱層とともに膨張・収縮し、温度による亀裂を根本から解消します。
第二に、軽量です - 引き離されません。 自重が低いため、断熱層に余分な負荷がかかりませんが、これは特に高層建築物では重要です。
第三に、防水性です - 漏れません。 完全な防水バリアを形成します。雨水が侵入できなければ、凍結融解による損傷は始まりません。
第四に、耐久性があります - 劣化しません。 頻繁な改修をすることなく、長期間そのままの状態を保ちます。
フレキシブルストーン: 外部断熱用に構築された仕上げシステム
ジャストワン フレキシブルストーン ウォール システムは、まさにこのロジックに基づいて設計されました。
フレキシブルストーンの核心特性は高い柔軟性であり、基材に合わせて動きます。断熱層に合わせて伸縮するため、タイルやハードコートとは異なり、動きの違いによってひび割れすることがありません。

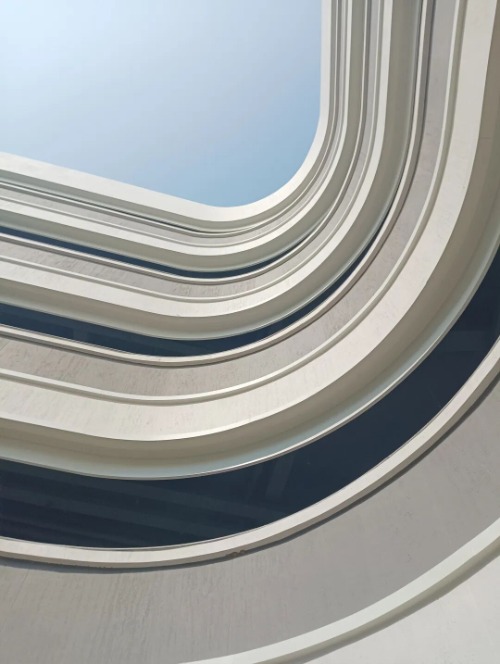

図 6: 幾何学形状は制約ではありません。軽量で柔軟な仕上げは、曲面ファサードに対抗するのではなく、曲面ファサードに追従します。
柔軟な石の重さはわずか 2 ～ 10 kg/m2 で、機械的に固定された (乾式で吊り下げられた) 石の重量のおよそ 1/20、外壁タイルの重量の 1/10 です。セメントベースの基材で測定された引き剥がし強度は、国家基準の 600 kPa をはるかに上回っています。軽量で接着力が強いため、断熱層の裏側に重い仕上げを施す必要がなくなりました。

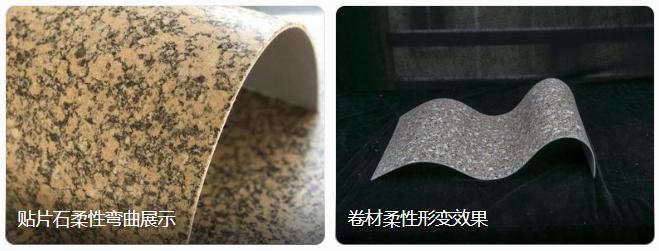

図 7: 材料自体の移動能力 - 半径方向に曲げられた柔軟な石シートとロールグレードの材料の屈曲。
特殊接着モルタルは通常のセメント接着ではなく、水系ポリマーモルタル系を使用しています。全面コテで塗布すると、硬化して連続的な防水膜が形成され、レンダリング層の微細な孔とシート間の接合部を密閉し、断熱材の外面を 1 つの封筒として包みます。結合界面には水を含む空隙はありません。その結果、完全に密閉された防水カバーが完成し、雨水や湿気が断熱材に到達するのを防ぎます。

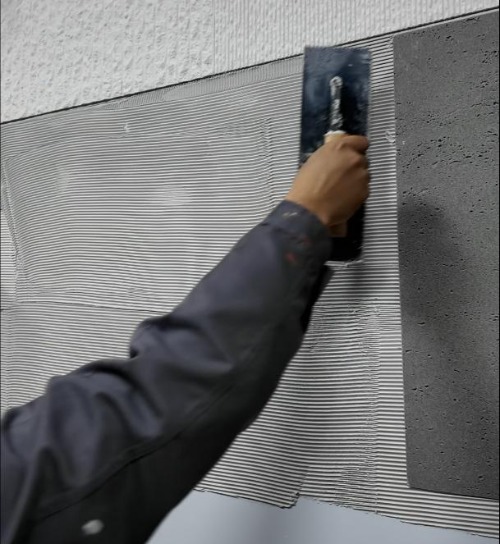

図 8: 全面接着: 特殊接着モルタルをこてで全面にリブ状に塗布し、シートの後ろに空隙を残さないようにします。
また、柔軟な石は紫外線を 99.1% 遮断し、2,000 時間の人工風化に耐え、グレード 0 のチョーキングとグレード 1 以下の変色に耐えます。従来のコーティングは 3 ～ 5 年ごとに更新する必要があります。柔軟な石の耐候性は 20 ～ 30 年持続します。断熱層がどれほど長く持続しても、断熱層は常に存在します。
外部断熱システムが早期に故障した場合、多くの場合、原因は断熱材ではなく、指定された仕上げが間違っていたことです。
柔軟な接続によりストレスが軽減されます。軽量で強力な接着により、断熱材への負荷が軽減されます。防水加工により水の侵入を防ぎます。長期にわたる耐候性により、頻繁な改修が不要になります。
断熱材を守る壁は責任を負う壁です。
壁の堆積と気候条件を私たちに送ってください。当社の技術チームは、プロジェクト ファイルの引き剥がし強度、吸水性、凍結融解、人工耐候性試験レポートを含む、互換性のあるシステムを作成して戻ってきます。
